Tambahkan Buzzer sebagai input, sehingga input yang tersedia adalah LED dan Buzzer
2. Rangkaian Simulasi [KEMBALI]

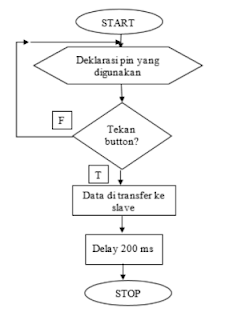

3. Flowchart [KEMBALI]
4. Listing Program [KEMBALI]
Master
#define button 2 //Deklarasi pin 2 untuk button
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(button, INPUT_PULLUP);
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
int nilai = digitalRead(button);
//Button ditekan
if (nilai == 0)
{
Serial.print("1");
}
else
{
Serial.print("2");
}
delay(200);
}
Slave
#define led 12 //Deklarasi pin 12 untuk LED
#define buzzer 11
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(led, OUTPUT); //Deklarasi LED sebagai output
pinMode(buzzer, OUTPUT);
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua program dalam fungsi ini dieksekusi berulang
{
if (Serial.available() > 0)
{
int data = Serial.read();
if (data == '1') //Jika data yang dikirimkan berlogika
{
digitalWrite(led, HIGH);
digitalWrite(buzzer, HIGH);//LED menyala
}
else
{
digitalWrite(led, LOW);
digitalWrite(buzzer, LOW);//LED mati
}
}
}
5. Video Simulasi [KEMBALI]
6. Link Download [KEMBALI]
Download Video Simulasi Disini
Download Listing Program Disini
