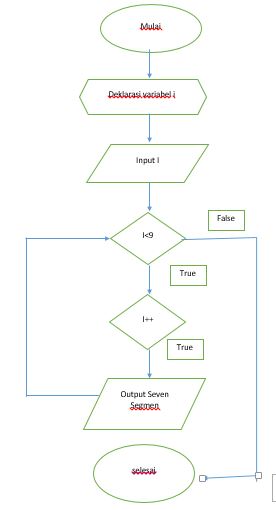

3. List Program[Kembali]
byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9};
void setup()
{
for (int i = 0; i < 9; i++)
{
pinMode(pin[i], OUTPUT);
}
}
void loop()
{
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, LOW);
digitalWrite(9, HIGH);
delay(1000);
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, LOW);
delay(1000);
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, HIGH);
delay(1000);
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, LOW);
digitalWrite(5, HIGH);
digitalWrite(6, HIGH);
digitalWrite(7, LOW);
digitalWrite(8, HIGH);
digitalWrite(9, HIGH);
delay(1000);
digitalWrite(2, HIGH);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, LOW);
delay(1000);
}

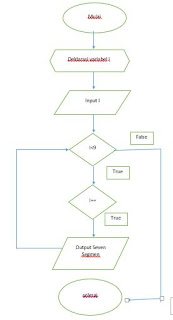

4. Video Simulasi[Kembali]
byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9};
void setup()
{
for (int i = 0; i < 9; i++)
{
pinMode(pin[i], OUTPUT);
}
}
void loop()
{
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, LOW);
digitalWrite(9, HIGH);
delay(1000);
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, LOW);
delay(1000);
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, HIGH);
delay(1000);
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, LOW);
digitalWrite(5, HIGH);
digitalWrite(6, HIGH);
digitalWrite(7, LOW);
digitalWrite(8, HIGH);
digitalWrite(9, HIGH);
delay(1000);
digitalWrite(2, HIGH);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, LOW);
delay(1000);
}
4. Video Simulasi[Kembali]
5. Prinsip Kerja Rangkaian[Kembali]
Rangkaian terdiri dari Mikrokontroller arduino sebagai bahasa program dan Seven segment sebagai output yang dikeluarkan, untuk menghasilkan output pada seven segment angka 5 - 1, maka pada coding arduino kita pakai iterasi dengan pin yang digunakan yaitu 2, 3, 4, 5, 6, 7, 8, 9, dimana 2 = . (DP) pada seven segment 3 = G, 4 = F , 5= E, 6= D, 7= C, 8=B, dan 9 = A, untuk menampilkan angka 5 maka yang diberi tegangan/ kondisi high adalah A,C,D,F,G,DP, dan B,E pada kondisi low, untuk menampilkan angka 4 juga seperti itu, namun supaya kita bisa melihat pertukaran angka 5 ke 4 perlu kita tambahkan coding delay (1000) sebegai waktu pertukaran perpindahan.
Rangkaian terdiri dari Mikrokontroller arduino sebagai bahasa program dan Seven segment sebagai output yang dikeluarkan, untuk menghasilkan output pada seven segment angka 5 - 1, maka pada coding arduino kita pakai iterasi dengan pin yang digunakan yaitu 2, 3, 4, 5, 6, 7, 8, 9, dimana 2 = . (DP) pada seven segment 3 = G, 4 = F , 5= E, 6= D, 7= C, 8=B, dan 9 = A, untuk menampilkan angka 5 maka yang diberi tegangan/ kondisi high adalah A,C,D,F,G,DP, dan B,E pada kondisi low, untuk menampilkan angka 4 juga seperti itu, namun supaya kita bisa melihat pertukaran angka 5 ke 4 perlu kita tambahkan coding delay (1000) sebegai waktu pertukaran perpindahan.
untuk mengubah data digital dalam format BCD untuk ditampilkan dalam format angka desimal secara visual
